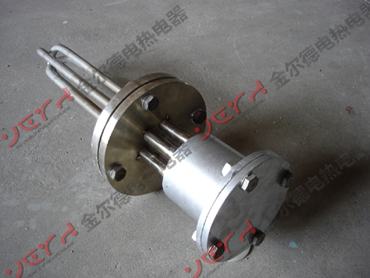

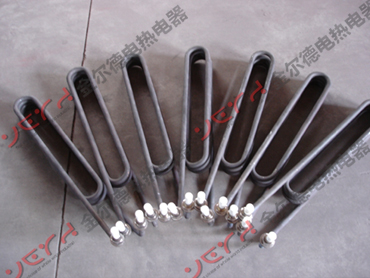

浸入式电加热器是用管状电热元件为发热元件制成的电加热产品，广泛应用于石油，化工等行业、罐体、槽池、釜、塔、管道等设备的各种液态、气态、静止或流动的介质加热和保温，是取代蒸汽盘管、热水盘管等加热方式的理想电加热产品。

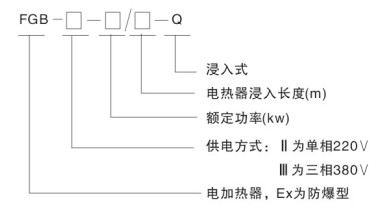

* 型号含义
* 技术参数
◇工作电压：220V/380V（或根据要求） ◇介电强度：＞1500V/lmin
◇防爆等级：Exd ⅡBT4 ◇冷态绝缘电阻：≥200MΩ
◇防护等级：IP54.IP56 ◇热态绝缘电阻：≥50MΩ
◇功率误差：＜±3% ◇最高工作温度：≤400℃
* 加热器表面热负荷的计算
W=P/S
其中：W：热负荷（即功率密度）（w/cm²）
P：每根电热管的发热功率（w）
S：每根电热管的表面和（cm²）

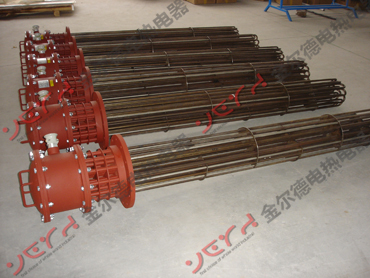

* 浸入式电加热器型号规格
|
型 号
|
标称功率(kw) |
电热管外径（mm） |
接口长度(mm) |
电热管数量(支) |
主法兰规格 |
电加热器估重(kg) |
|
FGB-Ⅲ-10/□-Q |
10 |
Ф12~Ф20 |
120 |
6 |
DN150~DN200 |
120 |
|
FGB-Ⅲ-15/□-Q |
15 |
Ф12~Ф20 |
120 |
6~12 |
DN200~DN300 |
120~210 |
|
FGB-Ⅲ-20/□-Q |
20 |
Ф12~Ф20 |
120 |
9~18 |
DN300~DN400 |
200~300 |
|
FGB-Ⅲ-30/□-Q |
30 |
Ф12~Ф20 |
120 |
9~18 |
DN300~DN400 |
200~300 |
|
FGB-Ⅲ-40/□-Q |
40 |
Ф12~Ф20 |
120 |
12~24 |
DN300~DN400 |
210~320 |
|
FGB-Ⅲ-50/□-Q |
50 |
Ф12~Ф20 |
130 |
18~24 |
DN300~DN400 |
230~320 |
|
FGB-Ⅲ-60/□-Q |
60 |
Ф12~Ф20 |
130 |
21~36 |
DN300~DN400 |
250~350 |
|
FGB-Ⅲ-70/□-Q |
70 |
Ф12~Ф20 |
130 |
24~36 |
DN400~DN500 |
300~380 |
|
FGB-Ⅲ-80/□-Q |
80 |
Ф12~Ф20 |
130 |
27~39 |
DN400~DN500 |
320~400 |
|
FGB-Ⅲ-90/□-Q |
90 |
Ф12~Ф20 |
130 |
30~42 |
DN400~DN500 |
340~420 |
|
FGB-Ⅲ-100/□-Q |
100 |
Ф12~Ф20 |
130 |
33~45 |
DN400~DN500 |
360~440 |
|
FGB-Ⅲ-120/□-Q |
120 |
Ф12~Ф20 |
150 |
36~48 |
DN400~DN500 |
380~460 |
|
FGB-Ⅲ-150/□-Q |
150 |
Ф12~Ф20 |
150 |
48~57 |
DN400~DN500 |
420~490 |
|
FGB-Ⅲ-200/□-Q |
200 |
Ф12~Ф20 |
150 |
66~78 |
DN400~DN500 |
500~580 |
|
FGB-Ⅲ-250/□-Q |
250 |
Ф12~Ф20 |
150 |
81~117 |
DN500~DN700 |
580~700 |
|
FGB-Ⅲ-300/□-Q |
300 |
Ф12~Ф20 |
150 |
93~120 |
DN500~DN700 |
630~720 |
|
FGB-Ⅲ-350/□-Q |
350 |
Ф12~Ф20 |
150 |
123~150 |
DN600~DN800 |
750~850 |
注 ①电热管外径可根据实际需要确定。
②以上表格内各参数仅作参考，根据用户的不同要求可有所改动。
* 浸入式电加热器配套附件
|
名 称
|
型 号 |
规 格 |
用 途 |
|
螺栓 螺母 |
GB5783-86 |
----- |
用于串管法兰和接口法兰的连接 |
|
GB6170-86 |
|
高温高压垫片 |
GB81-59 |
与法兰凸台尺寸相匹配 |
用于串管法兰和接口法兰的密封 |
|
电缆引入装置 |
GB3836 |
A1-A5
B1-B5 |
用于引入电缆达到高密封 |

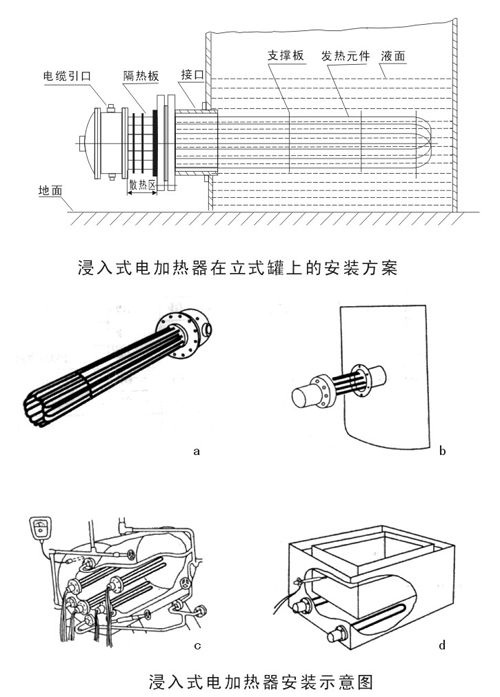

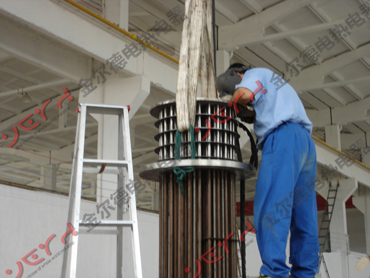

* 浸入式电加热器安装形式
* 浸入式电加热器特点
◇ 热响应快，控温精度高，综合热效率高；
◇ 节能效果显著，电能产生的热量100%传给介质，发热元件以低负荷工作，寿命长，且无任何环境污染；
◇ 防爆结构，可在工厂、Ⅰ区、Ⅱ区爆炸性气体场所安全工作；
◇ 防护等级可达IP56，可在野外及海洋环境长期正常工作；
◇ 电加热器内部设有超温，控温保护，全套结构均严格按照《国家防爆标准-GB3836》设计制造。
|
