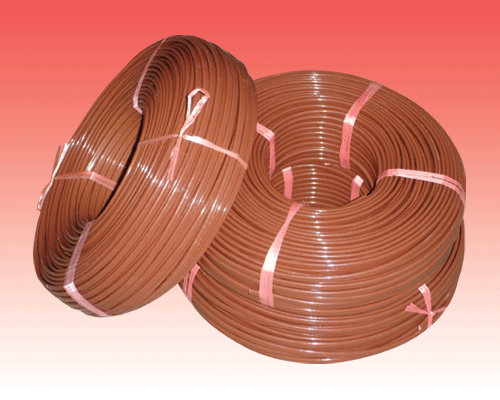

普通用补偿导线、耐热用补偿导线
产品型号: SC 或 RC 、 KCA 、 KCB 、 KX 、 NC 、 NX 、 EX 、 JX 、 TX
--- 产品标准:本产品技术指标符合 GB/T4989-94 标准。
--- 适用范围:本产品与对应热电偶配套,广泛适用于电力、石油、化工、轻纺、冶金、核电站等科研及厂矿部门中温度测量和控制系统及计算机测温等系统中,该普通级补偿导线和耐温级补偿导线敷设方便简单。
--- 产品特性:根据不同恶劣环境、采用不同材料结构,达到耐火、耐油、耐酸、耐碱、耐腐蚀等要求,屏蔽可以防止外界干扰。
--- 使用温度: 耐温型 -40 ℃ ~ 250 ℃
普通型 -20 ℃ ~ 105 ℃
--- 型号、名称、规格等技术参数:
型 号
|
名 称
|
补偿导线合金丝
|
配用热电偶 |
正 极
|
负 极 |
分度号 |
名 称 |
SC或RC
|
补偿型导线
|
铜
|
铜镍0.6 |
S或R |
铂铑10-铂热电偶 |
铂铑13-铂热电偶 |
KCA
|
补偿型导线
|
铁
|
铜镍22 |
K |
镍铬-镍硅热电偶 |
KCB
|
补偿型导线
|
铜
|
铜镍40 |
KX
|
延长型导线
|
镍铬10
|
镍硅3 |
NC
|
补偿型导线
|
铁
|
铜镍18 |
N |
镍铬硅-镍硅热电偶 |
NX
|
延长型导线
|
镍铬14硅
|
镍硅 |
EX
|
延长型导线
|
镍铬10
|
铜镍45 |
E |
镍铬-铜镍热电偶 |
JX
|
延长型导线
|
铁
|
铜镍45 |
J |
铁-铜镍热电偶 |
TX
|
延长型导线
|
铜
|
铜镍45 |
T |
铜-康铜热电偶 |
--- 补偿导线的绝缘层和护套着色:
型 号 |
绝缘层着色 |
护套着色 |
正 极 |
负 极 |
一般用 |
耐热用 |
普通级 |
精密级 |
普通级 |
精密级 |
SC或RC |
红 |
绿 |
黑 |
灰 |
黑 |
黄 |
KCA |
蓝 |
KCB |
蓝 |
KX |
黑 |
NC |
灰 |
NX |
灰 |
EX |
棕 |
JX |
紫 |
TX |
白 |
--- 补偿导线的温度范围、绝缘层和护套的主体材料:
补偿导线
型号 |
热电偶
分度号 |
代 号 |
等 级 |
绝缘层材料/
护套材料 |
使用温度范围
(℃) |
SC或RC |
S或R |
SC-G |
一般用普通级 |
V.V/V.V |
0~70/0~100 |
SC-H |
耐热用普通级 |
F.B |
0~200 |
SC-GS |
一般用精密级 |
V.V/V.V |
0~70/0~100 |
KCA |
K |
KCA-G |
一般用普通级 |
V.V/V.V |
0~70/0~100 |
KCA-H |
耐热用普通级 |
F.B |
0~200 |
KCA-GS |
一般用精密级 |
V.V/V.V |
0~70/0~100 |
KCA-HS |
耐热用精密级 |
F.B |
0~200 |
KCB |
KCB-G |
一般用普通级 |
V.V/V.V |
0~70/0~100 |
KCB-GS |
一般用精密级 |
V.V/V.V |
0~70/0~100 |
KX |
KX-G |
一般用普通级 |
V.V/V.V |
-20~70/-20~100 |
KX-H |
耐热用普通级 |
F.B |
-25~200 |
KX-GS |
一般用精密级 |
V.V/V.V |
-20~70/-20~100 |
KX-HS |
耐热用精密级 |
F.B |
-25~200 |
NC |
N |
NC-G |
一般用普通级 |
V.V/V.V |
0~70/0~100 |
NC-H |
耐热用普通级 |
F.B |
0~200 |
NC-GS |
一般用精密级 |
V.V/V.V |
0~70/0~100 |
NC-HS |
耐热用精密级 |
F.B |
0~200 |
NX |
NX-G |
一般用普通级 |
V.V/V.V |
-20~70/-20~100 |
NX-H |
耐热用普通级 |
F.B |
-25~200 |
NX-GS |
一般用精密级 |
V.V/V.V |
-20~70/-20~100 |
NX-HS |
耐热用精密级 |
F.B |
-25~200 |
EX |
E |
EX-G |
一般用普通级 |
V.V/V.V |
-20~70/-20~100 |
EX-H |
耐热用普通级 |
F.B |
-25~200 |
EX-GS |
一般用精密级 |
V.V/V.V |
-20~70/-20~100 |
EX-HS |
耐热用精密级 |
F.B |
-25~200 |
JX |
J |
JX-G |
一般用普通级 |
V.V/V.V |
-20~70/-20~100 |
JX-H |
耐热用普通级 |
F.B |
-25~200 |
JX-GS |
一般用精密级 |
V.V/V.V |
-20~70/-20~100 |
JX-HS |
耐热用精密级 |
F.B |
-25~200 |
TX |
T |
TX-G |
一般用普通级 |
V.V/V.V |
-20~70/-20~100 |
TX-H |
耐热用普通级 |
F.B |
-25~200 |
TX-GS |
一般用精密级 |
V.V/V.V |
-20~70/-20~100 |
TX-HS |
耐热用精密级 |
F.B |
-25~200 |
注: V--- 聚氯乙烯材料以 PVC 表示(简称 V )
F--- 聚四氟乙烯材料
B--- 玻璃纤维材料
--- 补偿导线的线芯绝缘层厚度、护套厚度及最大外径:
使用分类 |
线芯标称截面
(mm2) |
绝缘层厚度
(mm) |
护套厚度
(mm) |
补偿导线最大外径(mm) |
单股线芯 |
多股软线芯 |
一般用 |
0.2 |
0.4 |
0.7 |
3.0×4.6 |
3.1×4.8 |
0.5 |
0.5 |
0.8 |
3.7×6.4 |
3.9×6.6 |
1.0 |
0.7 |
1.0 |
5.0×7.7 |
5.1×8.0 |
1.5 |
0.7 |
1.0 |
5.2×8.3 |
5.5×8.7 |
2.5 |
0.7 |
1.0 |
5.7×9.3 |
5.9×9.8 |
耐热用 |
0.2 |
0.4 |
0.3 |
2.3×4.0 |
2.4×4.2 |
0.5 |
0.4 |
0.3 |
2.6×4.6 |
2.8×4.8 |
1.0 |
0.4 |
0.3 |
3.0×5.3 |
3.1×5.6 |
1.5 |
0.4 |
0.3 |
3.2×2.8 |
3.4×6.2 |
2.5 |
0.4 |
0.3 |
3.6×6.7 |
4.0×7.3 |
注: 1 、一般用补偿导线其绝缘层厚度允许为正偏差,但导线最大外径不得超过上表;
2 、若加屏蔽层,则导线最大外径的增大值不得大于 1.6mm 。
--- 热电动势标称值、允差范围:
热电偶
分度号 |
补偿导线型号 |
使用
分类 |
测量端温度
(℃) |
热电动势标值
(µV) |
精密级(µV) |
普通级(µV) |
允差 |
热电动势
范围 |
允差 |
热电动势
范围 |
S或R |
SC或
RC |
G |
100 |
646 |
±30 |
616~676 |
±60 |
586~705 |
H |
100 |
646 |
±30 |
616~676 |
±60 |
585~706 |
200 |
1441 |
--- |
--- |
1381~1501 |
K |
KX、KCA |
G |
100 |
4096 |
±60 |
4036~4155 |
±100 |
3996~4196 |
KX或KCA |
H |
100 |
4096 |
±60 |
4036~4156 |
±100 |
3996~4196 |
200 |
8138 |
8078~8198 |
8038~8238 |
N |
NX或
NC |
G |
100 |
2774 |
±60 |
2714~2834 |
±100 |
2674~2874 |
H |
100 |
2774 |
±60 |
2714~2834 |
±100 |
2674~2874 |
200 |
5913 |
5853~5973 |
5813~6013 |
E |
EX |
G |
100 |
6319 |
±120 |
6199~6439 |
±200 |
6199~6519 |
H |
100 |
6319 |
±120 |
6199~6439 |
±200 |
6199~6519 |
200 |
13421 |
13301~13541 |
13221~13621 |
J |
JX |
G |
100 |
5269 |
±85 |
5184~5354 |
±140 |
5129~5409 |
H |
100 |
5269 |
±85 |
5184~5354 |
±140 |
5129~5409 |
200 |
10779 |
10694~10864 |
10639~10919 |
T |
TX |
G |
100 |
4279 |
±30 |
4249~4309 |
±60 |
4219~4339 |
H |
100 |
4279 |
±48 |
4231~4327 |
±90 |
4189~4369 |
200 |
9288 |
9240~9336 |
9198~9378 |
--- 补偿导线的往复电阻值:
补偿导线型号 |
在20℃时往复电阻值(Ω/m) |
0.2mm2 |
0.5mm2 |
1.0mm2 |
1.5mm2 |
2.5mm2 |
SC或RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
KCA |
3.5 |
1.40 |
0.70 |
0.47 |
0.28 |
KCB |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
KX |
5.50 |
2.20 |
1.10 |
0.73 |
0.44 |
EX |
6.25 |
2.50 |
1.25 |
0.83 |
0.50 |
JX |
3.25 |
1.30 |
0.65 |
0.43 |
0.26 |
TX |
2.60 |
1.04 |
0.52 |
0.35 |
0.21 |
NC |
3.75 |
1.50 |
0.75 |
0.50 |
0.30 |
NX |
7.15 |
2.86 |
1.43 |
0.95 |
0.57 |
